GIUNTO CARDANICO

  • Soffietto: ASTM A240 TP321/TP316
  • Terminali: ASTM A106 gr.B - ASTM A312 TP304/TP316
  • Carpenteria: Fe430B - ASTM A240 TP304
  • Flange: ASTM A105 - ASTM A182 F304/F316 - ASTM A350 LF2

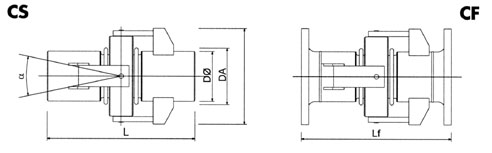

DN PN Rotazione angolare max A DA Momento flettente per grado Momento attrito perni per ate Terminali saldabili Tipo CS Tipo CF
Ma MR DØ S L Lf
[°] [mm] [mm] [Kgm/°] [Kgm/ate] [mm] [mm] [mm] [mm]
32 16 20 110 51 0,5 0,5 42,4 3,56 220 300
25 20 110 51 0,5 0,5 42,4 3,56 220 304
40 16 20 120 58 0,5 0,5 48,2 3,68 220 304
25 20 120 58 0,5 0,5 48,2 3,68 220 310
50 16 12 160 74 0,9 0,5 60,3 3,91 250 340
24 160 74 0,9 0,5 60,3 3,91 300 390
25 12 160 74 0,9 0,5 60,3 3,91 250 346
24 160 74 0,9 0,5 60,3 3,91 300 396
40 12 160 74 0.9 0.5 60.3 3.91 280 376
65 16 12 180 90 1,5 0,5 76,1 5,00 260 350
24 180 90 1,5 0,5 76,1 5,00 315 405
25 12 180 90 1,5 0,5 76,1 5,00 260 464
24 180 90 1,5 0,5 76,1 5,00 315 419
40 12 180 90 1.5 0.5 76.1 5.00 300 404
80 16 12 200 105 2,7 0,5 88,9 5,49 275 375
24 200 105 2,7 0,5 88,9 5,49 330 430
25 12 200 105 2,7 0,5 88,9 5,49 275 391
24 200 105 2,7 0,5 88,9 5,49 330 446
40 12 200 105 2.7 0.5 88.9 5.49 300 416
100 16 12 240 130 3,5 0,5 114,3 6,02 275 379
24 220 130 3,5 0,5 114,3 6,02 330 460
25 12 240 130 3,5 0,5 114,3 6,02 275 405
24 220 130 3,5 0,5 114,3 6,02 330 460
40 12 240 130 3.5 0.5 114.3 6.02 280 410
125 16 12 320 156 5,0 0,6 139,7 6,55 420 530
24 300 156 5,0 0,6 139,7 6,55 480 616
25 12 320 156 5,0 0,6 139,7 6,55 420 556
24 300 156 5,0 0,6 139,7 6,55 480 616
40 12 320 156 5.0 0.6 139.7 6.55 480 616
150 16 12 350 185 6,2 0,6 168,3 7,11 420 530
24 320 185 6,2 0,6 168,3 7,11 480 630
25 12 320 185 6,2 0,6 168,3 7,11 420 570
24 320 185 6,2 0,6 168,3 7,11 480 630
40 12 320 185 6.2 0.6 168.3 7.11 480 630
175 16 12 380 211 6,8 0,7 193,7 8,00 520 640
24 380 211 6,8 0,7 193,7 8,00 540 660
25 12 380 211 6,8 0,7 193,7 8,00 520 670
24 380 211 6,8 0,7 193,7 8,00 580 730
40 12 380 211 6.8 0.7 193.7 8.00 580 744
200 16 12 430 237 7,0 0,7 219,1 8,18 520 644
24 430 237 7,0 0,7 219,1 8,18 580 704
25 12 430 237 7,0 0,7 219,1 8,18 520 680
24 430 237 7,0 0,7 219,1 8,18 580 740
40 12 430 237 7.0 0.7 219.1 8.18 580 756
250 16 12 520 288 13,0 1,0 273 9,27 600 740
24 520 288 13,0 1,0 273 9,27 690 830
25 12 520 288 13,0 1,0 273 9,27 600 776
24 520 288 13,0 1,0 273 9,27 690 866
40 12 520 288 13.0 1.0 273 9.27 680 890
300 16 12 550 338 17,0 2,0 323,9 10,31 600 756
24 550 338 17,0 2,0 323,9 10,31 690 846
25 12 550 338 17,0 2,0 323,9 10,31 600 784
24 550 338 17,0 2,0 323,9 10,31 690 874
40 12 xxx 338 17.0 2.0 323.9 10.31 680 910
350 16 12 620 374 18,0 3,0 323,9 11,13 800 964
24 620 374 18,0 3,0 355,6 11,13 890 1054
25 12 600 374 18,0 3,0 355,6 11,13 800 1000
24 600 374 18,0 3,0 355,6 11,13 890 1090
40 12 xxx 374 18.0 3.0 355.6 11.13 880 1130
400 16 12 680 426 33,0 4,0 406,4 12,70 800 970
24 680 426 33,0 4,0 406,4 12,70 890 1060
25 12 680 426 33,0 4,0 406,4 12,70 800 1020
24 680 426 33,0 4,0 406,4 12,70 890 1110
40 12 xxx 426 33.0 4.0 406.4 12.70 880 1150
450 16 12 700 476 44,0 5,0 457,2 14,27 850 1020
24 700 476 44,0 5,0 457,2 14,27 940 1110
25 12 700 476 44,0 5,0 457,2 14,27 850 1080
24 700 476 44,0 5,0 457,2 14,27 940 1170
40 12 xxx 476 44.0 5.0 457.2 14.27 940 1210
500 16 12 820 528 65,0 6,5 508 15,09 1100 1280
24 820 528 65,0 6,5 508 15,09 1200 1380
25 12 820 528 65,0 6,5 508 15,09 1100 1350
24 820 528 65,0 6,5 508 15,09 1200 1450
40 12 xxx 528 65.0 6.5 508 15.09 1200 1480
600 16 12 980 683 86,0 12,0 609,6 17,40 1100 1290
24 980 683 86,0 12,0 609,6 17,40 1200 1390
25 12 980 683 86,0 12,0 609,6 17,40 1100 1350
24 980 683 86,0 12,0 609,6 17,40 1200 1450
40 12 xxx 683 86.0 12.0 609.6 17.40 1200 1490
700 16 12 1100 733 135,0 15,0 711,2 17,00 1100 1300
24 1100 733 135,0 15,0 711,2 17,00 1200 1400
25 12 1100 733 135,0 15,0 711,2 17,00 1100 1350
24 1100 733 135,0 15,0 711,2 17,00 1200 1450
40 12 xxx 733 135.0 15.0 711.2 17.00 1200 1490
